壓力等級：150Lb / 300Lb
工作介質：蒸汽、凝結水
主體材質：A105
支管類型：無縫鋼管 / 預制保溫管 / 無支管
支管數量：4 /6 /8 /10 /12/14
允許溫度/壓力：425℃ / 2.8MPa
連接方式：主管DN40法蘭、承插接，支管DN15/DN20螺紋、承插焊、法蘭、卡套。
將管束閥、一體式多通道閥、萬向連接型疏水閥等模塊化組件，組合成一個結構緊湊的標準化成套裝置：一體式凝液收集管束(HSJ)系列。
1、節(jié)省工程現場組裝時間；
2、節(jié)省工程費用，減少采購和設計時間；
3、設計安裝靈活方便；
4、使用壽命長久；
5、更換維護方便簡單；
6、裝有WS系列萬向連接熱動力式（圓盤式）鍛鋼疏水閥，也可在訂購時注明選用其它種類的疏水閥門（如WTB系列雙金屬式疏水閥，WES系列倒置桶式疏水閥）
7、如果客戶有特殊布置的管路要求，可按照現場要求，重新設計管束結構布置。。
適用于：石油，化工、冶金，紡織，造紙，印染，制藥、電站等工業(yè)蒸汽加熱系統(tǒng)凝液的集中收集和輸送

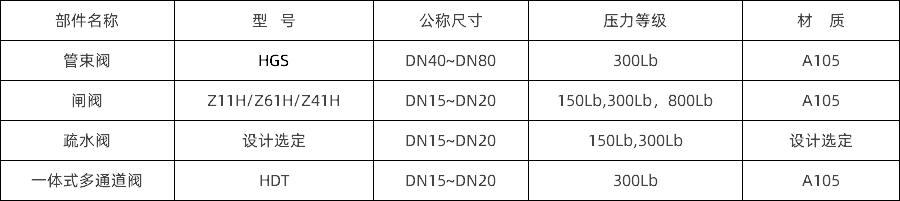

部件及材料：

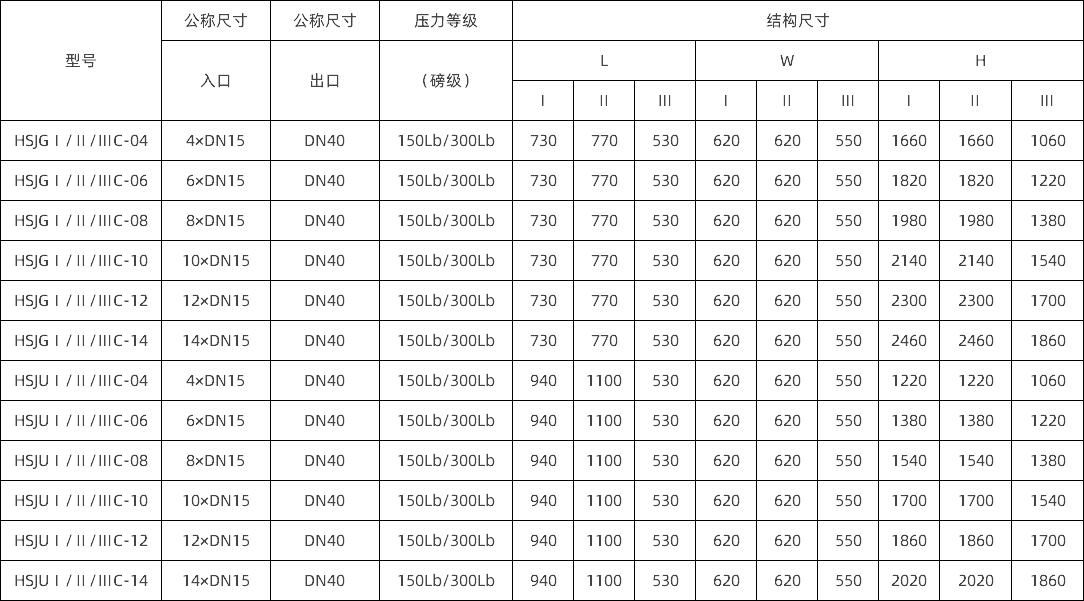

技術參數表：
